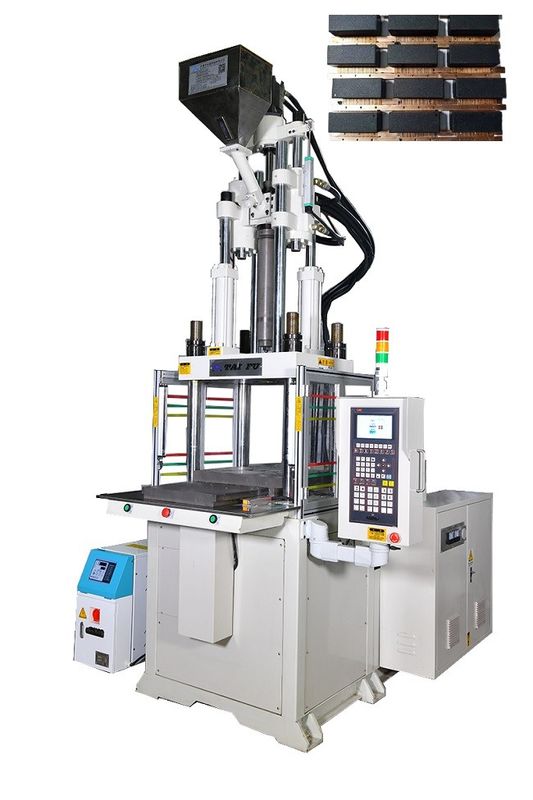

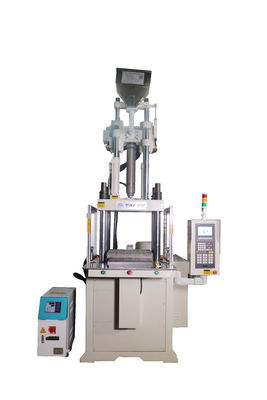

55-тонная бакелитная вертикальная инжекционная литья с термопластичными материалами
Вертикальное блокирование формы, вертикальное впрыск, структура формы с одним слайдом, продукт впрыскивается после выскользнения из верхнего пространства шаблона, работа работника более удобна,и дополнительные роботы и автоматизация для полностью автоматизированного производства.
Нижняя форма выскакивает из верхнего пространства шаблона, для необходимости высоких экстракционных размеров продукты имеют абсолютные преимущества,Верхние колонны руководства формы оставляют нижнюю форму для формирования движущегося пространства можно выскользнуть из нижней формы, производство продукции высокого размера экстракции более эффективно, широко используется в различных типах пластиковых изделий с инкрустациями и многоцелевым процессом формования впрыском.
Бакелитная инъекционная машина для формования: эта машина используется для впрыска расплавленной смолы бакелита в форму для производства бакелитных изделий желаемой формы и размера.Обычно он состоит из инъекционного устройства., зажимательный блок и система управления.
Эти машины специально разработаны и оптимизированы для работы с бакелитовыми материалами, которые имеют уникальные свойства и требования к обработке.Серия бакелитных машин обеспечивает эффективные и надежные решения для производства различных бакелитных продуктов.
Стоит отметить, что бакелит был в значительной степени заменен другими материалами, такими как пластмассы и композиты в современных производственных процессах.термин "серия бакелитных машин" по-прежнему используется для обозначения машин, предназначенных для работы с аналогичными типами термоустойчивых смол и композитных материалов.
Спецификация
Технические параметры машины
| |
ЕДИНСТВО |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Инъекционная установка |
| Строй винта |
мм |
140 |
140 |
140 |
| Диаметр винта |
мм |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Теоретический объем впрыска |
см3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Масса впрыска ((PS) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Оц |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Максимальное давление впрыска |
МпА |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Скорость инъекции |
см3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Максимальная скорость впрыска |
мм/с |
117 |
105 |
124 |
| Скорость вращения винта |
обороты в м |
10 ~ 300 |
10 ~ 300 |
10 ~ 280 |
| Диаметр кольца позиционирования |
мм |
100 |
110 |
120 |
| Вывод сосуда из пластины |
мм |
≥ 45 |
≥ 45 |
≥ 45 |
| Сцепная установка |
| Сила сцепления |
КН (((тонна) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Зажимательный удар |
мм |
200 |
200 |
250 |
| Минимальная толщина формы |
мм |
150 ((210) |
180 (((240) |
230 ((310) |
| Макс. Открытие. |
мм |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W) Расстояние между шнурками |
мм |
410*220 |
445*255 |
520*350 |
| (L*W) Максимальный размер формы |
мм |
330*360 |
400*375 |
500*470 |
| (L*W) Размер конька |
мм |
350*380 |
420*395 |
540*490 |
| Количество выбросов |
шт. |
3 |
3 |
3 |
| Расстояние между верхними полосками |
мм |
80 |
80 |
80 |
| Расстояние от выброса |
мм |
100 |
100 |
100 |
| Сила выброса |
КН (((тонна) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Другие |
| Давление системы |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Вместимость нефтяных баков |
Л |
130 |
140 |
280 |
| Электрическая энергия |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Сила отопления |
KW |
3.6 |
5.5 |
7.0 |
| Размеры машины |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(за исключением ног, поглощающих удар) |
m |
Минус:2.2 ((Max:2.8) |
Минус:2.32 ((Макс:2.9) |
Минус:2.7 ((Max:3.4) |
| Мощность охлаждающей воды |
Л/мин |
25 |
35 |
40 |
| Высота рабочей скамейки+(За исключением упругих ног) |
мм |
990+(60) |
1088+(60) |
1140+(70) |
| Машины |
тонны |
1.5 |
1.9 |
3.9 |
Особенности
- Подходит для инжекционного формования термоустойчивых изделий. Механизм блокировки прямым сжатием с высокой силой блокировки, вертикальная конструкция двойного инжекционного цилиндра, высокое давление впрыска.
- Точность положения впрыска высока, а общий механизм машины тесен и красив.
- Одностанционные и двухстанционные варианты свободно доступны, что делает формовку более экономичной.
- Устройство электрической защиты обеспечивает отсутствие неисправностей и безопасность операторов.

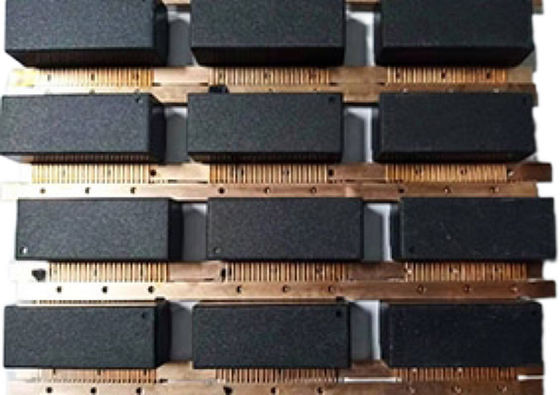

Применение
Почему выбрали нас?
1Лучшее качество продукции и наиболее конкурентоспособная цена.
2Опытный технический персонал в производстве.
3Конструкция и производство на заказ.
4Отличные предпродажные и послепродажные услуги.
Частые вопросы
Вопрос: Вы тестируете все товары перед доставкой?
Да, у нас есть 100% тестирования перед доставкой.
Вопрос: Упаковка и доставка?
Катушка покрыта пластиком изнутри и картонная снаружи.
Вопрос: Каковы ваши условия оплаты?
T/T 30% в депозите, 70% до отправления.
Вопрос: Какие виды изделий можно изготовить с помощью вертикальной машины для литья инжекционными средствами?
Вертикальные машины для формования инжекционными материалами обычно используются для производства таких изделий, как компоненты с формованной формой, продукты с формованной формой, вертикальные кабели и соединители с формованной формой,и мелкие детали высокоточного производства.
Вопрос: Как насчет вашего срока доставки?
Как правило, это займет от 20 до 45 дней после получения авансового платежа.
Что касается вашего заказа и количества.
