120-тонная вертикальная вращающаяся настольная инжекционная литья для кабельных розетки
Вертикальная вращающаяся инжекционная литейная машина, благодаря своей уникальной конструкции вращающегося стола,может использоваться в сочетании с расширенным оборудованием автоматизации для достижения высококачественного и эффективного автоматизированного производства для продуктов со сложными формами и специальными процессамиОн широко используется в автомобильных запчастях и новых энергетических отраслях.
Этот тип машины обычноиспользуется для производства мелких и средних пластиковых деталей, например:корпуса для мобильных телефонов,электронные компоненты,АвтозапчастииДругие детали высокоточных деталейМощность 120 тонн относится к зажимательной силе, применяемой машиной для удержания формы во время процесса впрыска.Эта сила зажима обеспечивает, что форма остается закрытой и правильно запечатанной, пока расплавленный материал впрыскивается.
1Спецификация:
| |
ЕДИНСТВО |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Инъекционное устройство |
Код конфигурации стрелка |
Имя |
Z8 |
Z12 |
Z16 |
| Строй винта |
мм |
140 |
160 |
200 |
| Диаметр винта |
мм |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Теоретический объем впрыска |
см3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Масса впрыска ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Оц |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Максимальное давление впрыска |
МпА |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Скорость инъекции |
см3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Максимальная скорость впрыска |
мм/с |
124 |
126 |
105 |
| Скорость вращения винта |
обороты в м |
10~280 |
10~280 |
10 ~ 280 |
| Диаметр кольца позиционирования |
мм |
120 |
120 |
120 |
| Вывод сосуда из пластины |
мм |
≥ 45 |
≥ 45 |
≥ 45 |
| Отряд хлопания |
Сила сцепления |
КН (((тонна) |
833 ((85)/980 ((100) |
1176 ((120) |
1568 (((160) |
| Зажимательный удар |
мм |
250 |
280 |
300 |
| Минимальная толщина формы |
мм |
230 ((310) |
280 (((380) |
300 ((400) |
| Макс. Открытие. |
мм |
480 ((560) |
560 ((660) |
600 ((700) |
| (L*W) Максимальный размер формы |
мм |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Количество станций с проигрывателем |
мм |
2 |
2 |
2 |
| (D)Размер вращающегося стола |
мм |
φ1010 |
φ1200 |
φ1400 |
| Расстояние между верхними полосками |
мм |
80 |
80 |
100 |
| Расстояние от выброса |
мм |
100 |
100 |
110 |
| Сила выброса |
КН (((тонна) |
45(4.6) |
45(4.6) |
45(4.6) |
| Прочие |
Давление системы |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140) |
| Вместимость нефтяных баков |
Л |
300 |
380 |
480 |
| Электрическая энергия |
KW |
15+2.2/18+2.2 |
18+2.2 |
22+2.2 |
| Сила отопления |
KW |
7.0 |
10.7 |
13.7 |
| Размеры машины |
ЛГБТ |
m |
2.3*1.8*2.7 |
2.5*2.0*3.3 |
2.8*2.2*3.7 |
| Высота рабочего стола |
мм |
1150+(70) |
1310+(70) |
1495+(80) |
| Машины |
тонны |
4.6 |
7.0 |
10.0 |
2Особенности:
- Трехколонные двухстанционные поворотные станции и традиционные столовые покрытия более 85 тонн должны быть оборудованы платформой
- Стройплощадка приводится в действие сервомотором и имеет точность позиционирования 0,02-0,03 мм
- Главный двигатель массой 85 тонн и более (включая 85 тонн) оборудован сервомотором

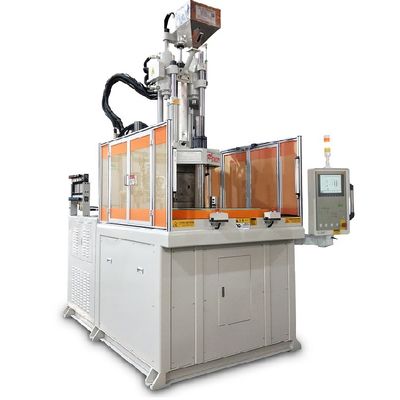

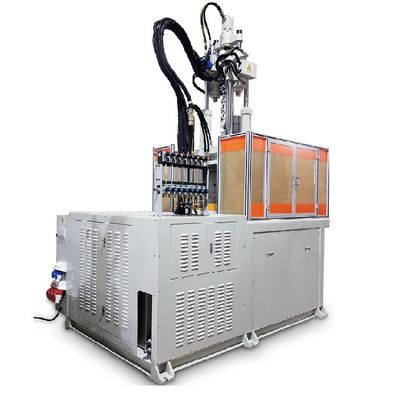

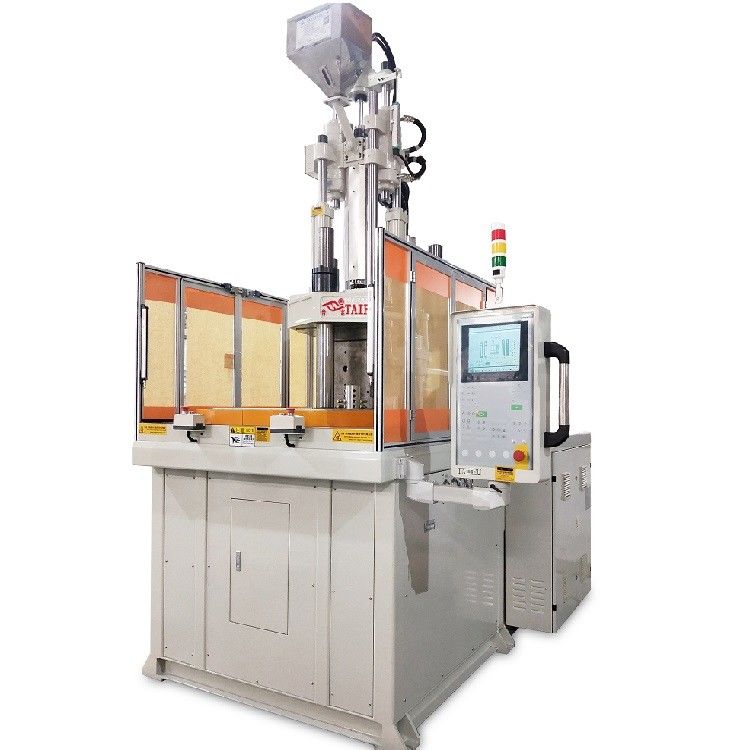

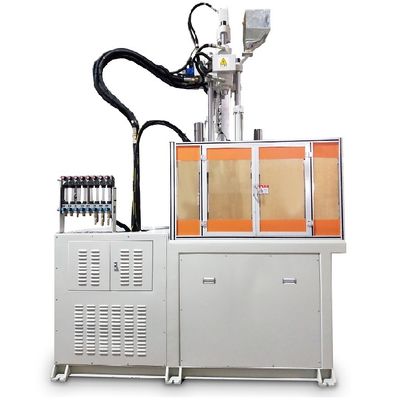

3. Машинные снимки:

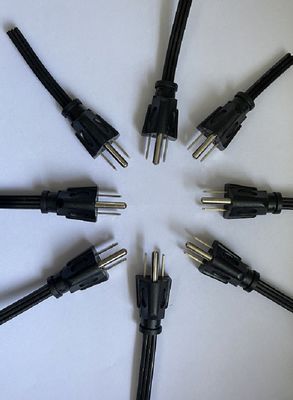

4Применение:
5Почему вы выбрали нас?
1Лучшее качество продукции и наиболее конкурентоспособная цена.
2Опытный технический персонал в производстве.
3Конструкция и производство на заказ.
4Отличные предпродажные и послепродажные услуги.
6Часто задаваемые вопросы:
Вопрос: Вы тестируете все товары перед доставкой?
Да, у нас есть 100% тестирования перед доставкой.
Вопрос:Как вычислять тоннаж для литья впрыском?
А: тоннаж = объем * максимальное безопасное давление
Поэтому всегда лучше проконсультироваться с опытным инжекционным литейщиком, чтобы определить точный объем впрыска, необходимый для конкретного применения.5 тонн на квадратный дюйм используется для расчета тонажа зажима для любой формы.
Вопрос: Упаковка и доставка?
Катушка покрыта пластиком изнутри и картонная снаружи.
Вопрос: Как насчет вашего срока доставки?
Как правило, это займет от 20 до 45 дней после получения авансового платежа.
Что касается вашего заказа и количества.
Вопрос: Каковы ваши условия оплаты?
T/T 30% депозит, 70% до отправления.
