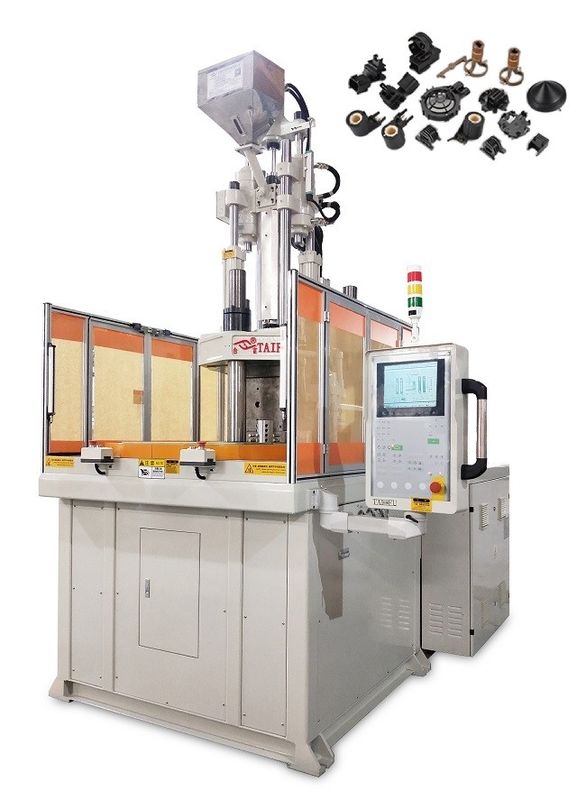

200-тонная вертикальная вращающаяся настольная инжекционная литейная машина для автозапчастей
Вертикальная вращающаяся инжекционная литейная машина, благодаря своей уникальной конструкции вращающегося стола,может использоваться в сочетании с расширенным оборудованием автоматизации для достижения высококачественного и эффективного автоматизированного производства для продуктов со сложными формами и специальными процессамиОн широко используется в автомобильных запчастях и новых энергетических отраслях.
Этот тип машины обычноиспользуется для производства мелких и средних пластиковых деталей, например:корпуса для мобильных телефонов,электронные компоненты,АвтозапчастииДругие детали высокоточных деталейМощность 120 тонн относится к зажимательной силе, применяемой машиной для удержания формы во время процесса впрыска.Эта сила зажима обеспечивает, что форма остается закрытой и правильно запечатанной, пока расплавленный материал впрыскивается.
Диск имеет две станции.Если есть особые потребности, вы можете выбрать 3 станции или 4 станции для достижения более удобной работы.аксессуары из резины для сумки, аксессуары для мобильных телефонов и другие вторичные формовочные изделия.
1Спецификация:
| |
ЕДИНСТВО |
TFV3-160R2 |
TFV3-200R2 |
TFV3-250R2 |
| Инъекционная установка |
Код конфигурации стрелка |
Имя |
Z16 |
Z16 |
Z20 |
| Строй винта |
мм |
200 |
200 |
250 |
| Диаметр винта |
мм |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Теоретический объем впрыска |
см3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Масса впрыска ((PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| Оц |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Максимальное давление впрыска |
МпА |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Скорость инъекции |
см3/с |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Максимальная скорость впрыска |
мм/с |
105 |
132 |
102 |
| Скорость вращения винта |
обороты в м |
10 ~ 280 |
10 ~ 240 |
10 ~ 240 |
| Диаметр кольца позиционирования |
мм |
120 |
150 |
150 |
| Вывод сосуда из пластины |
мм |
≥ 45 |
≥ 45 |
≥ 45 |
| Сцепная установка |
Сила сцепления |
КН (((тонна) |
1568 (((160) |
1960 ((200) |
2450 ((250) |
| Зажимательный удар |
мм |
300 |
350 |
350 |
| Минимальная толщина формы |
мм |
300 ((400) |
350 ((450) |
350 ((450) |
| Макс. Открытие. |
мм |
600 ((700) |
700 ((800) |
700 ((800) |
| (L*W) Максимальный размер формы |
мм |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Количество станций с проигрывателем |
мм |
2 |
2 |
2 |
| (D) Размер вращающегося стола |
мм |
φ1400 |
φ1630 |
φ1800 |
| Количество выбросов |
шт. |
5 |
5 |
5 |
| Расстояние между верхними полосками |
мм |
100 |
125 |
125 |
| Расстояние от выброса |
мм |
110 |
150 |
150 |
| Сила выброса |
КН (((тонна) |
45(4.6) |
45(4.6) |
45(4.6) |
| Другие |
Давление системы |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Вместимость нефтяных баков |
Л |
480 |
600 |
750 |
| Электрическая энергия |
KW |
22+2.2 |
31 плюс 2.2 |
37+2.2 |
| Сила отопления |
KW |
13.7 |
13.7 |
24.3 |
| Размеры машины |
L*W |
m |
2.8*2.2 |
3.5*2.2 |
3.6*2.3 |
| H (((не включает в себя укрытие от толчка) |
m |
Минус:3.7 ((Max:4.5) |
Минус:4.2 ((Max:5.2) |
Минус:4.2 ((Max:5.2) |
| Мощность охлаждающей воды |
Л/мин |
50 |
60 |
60 |
| Высота рабочего стола |
мм |
1495+(80) |
1600+(80) |
1600+(80) |
| Машины |
тонны |
10.0 |
15.2 |
17.5 |
2Особенности:
- Трехколонные двухстанционные поворотные станции и традиционные столовые покрытия более 85 тонн должны быть оборудованы платформой
- Быстрый и эффективный диск с устройством водозабора в середине для охлаждения и транспортировки воды в нижнюю форму.
- Главный двигатель оснащен серво
- Высокая точность позиционирования позволяет более точное закрытие формы верхней и нижней формы
- Автоматические устройства, такие как автоматическое вставление и вывод, могут быть установлены для достижения полностью автоматизированной работы всей машины.

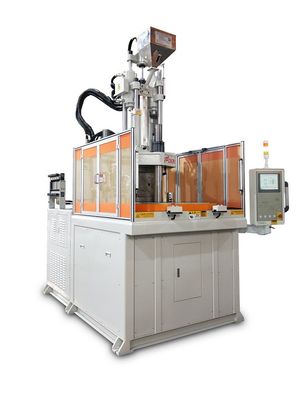

3. Машинные снимки:

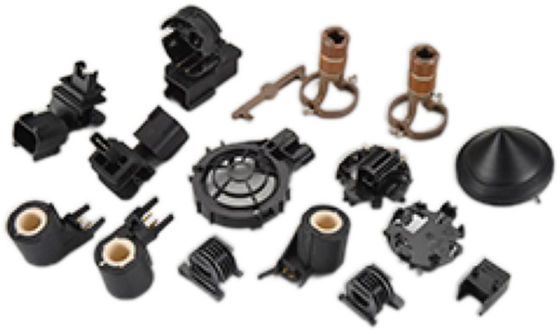

4Применение:
5Почему вы выбрали нас?
1Лучшее качество продукции и наиболее конкурентоспособная цена.
2Опытный технический персонал в производстве.
3Конструкция и производство на заказ.
4Отличные предпродажные и послепродажные услуги.
6Часто задаваемые вопросы:
Вопрос: Вы тестируете все товары перед доставкой?
Да, у нас есть 100% тестирования перед доставкой.
Вопрос:Как вычислять тоннаж для литья впрыском?
А: тоннаж = объем * максимальное безопасное давление
Поэтому всегда лучше проконсультироваться с опытным инжекционным литейщиком, чтобы определить точный объем впрыска, необходимый для конкретного применения.5 тонн на квадратный дюйм используется для расчета тонажа зажима для любой формы.
Вопрос: Как насчет вашего срока доставки?
Как правило, это займет от 20 до 45 дней после получения авансового платежа.
Что касается вашего заказа и количества.
Вопрос: Упаковка и доставка?
Катушка покрыта пластиком изнутри и картонная снаружи.
Вопрос: Каковы ваши условия оплаты?
T/T 30% депозит, 70% до отправления.
