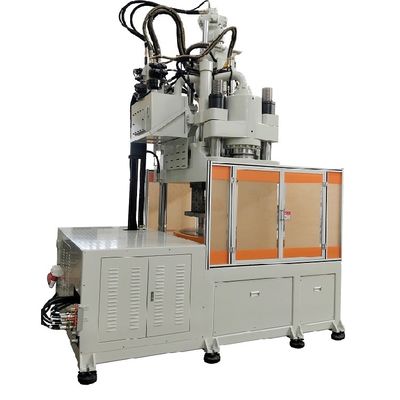

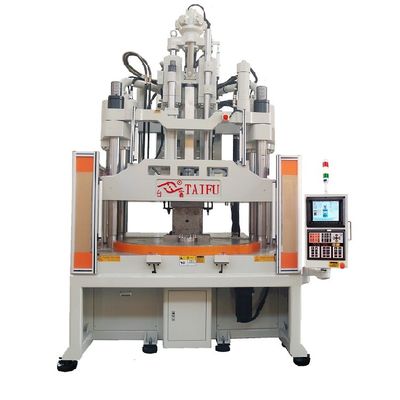

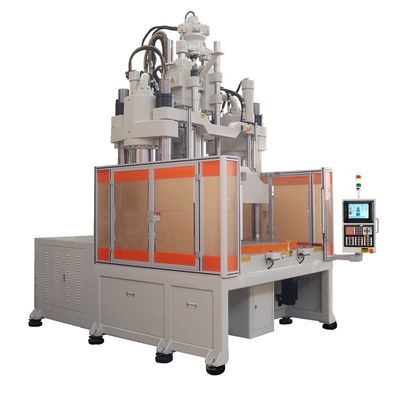

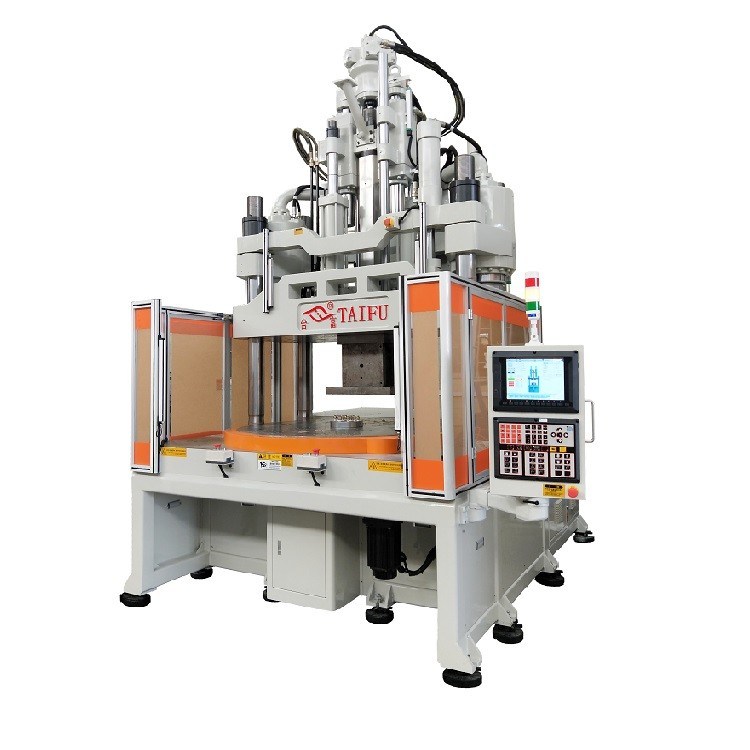

120-тонная вертикальная вращающаяся инжекционная литейная машина с низким рабочим столом с сертификатом CE
Тайфу низкая станция вертикальный вращающийся стол инъекционный литейный станок принимает эргономичный рабочий стол, что делает операцию более удобной и безопасной.Минимальный диаметр вращающегося диска составляет 810 мм, а максимальный диаметр - до 2300 мм. машина оснащена высокопроизводительной системой управления, которая обеспечивает надежную гарантию высокой точности и стабильности впрыска.,из-за его уникальной конструкции вращающегося диска, может использоваться в сочетании с расширением оборудования автоматизации и т.д.,достижение высококачественного и эффективного автоматизированного производства сложных форм и специальных изделий, который в настоящее время широко используется в автомобильных запчастях и новой энергетической промышленности.
Спецификация
Технические параметры машины
| ИТМ |
ЕДИНСТВО |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Инъекционная установка |
| Строй винта |
мм |
140 |
160 |
200 |
| Диаметр винта |
мм |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Теоретический объем впрыска |
см3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Масса впрыска ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Оц |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Максимальное давление впрыска |
МпА |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Скорость инъекции |
см3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Максимальная скорость впрыска |
мм/с |
124 |
126 |
105 |
| Скорость вращения винта |
обороты в м |
10 ~ 280 |
10 ~ 280 |
10 ~ 280 |
| Диаметр кольца позиционирования |
мм |
120 |
120 |
120 |
| Вывод сосуда из пластины |
мм |
≥ 45 |
≥ 45 |
≥ 45 |
| Сцепная установка |
| Сила сцепления |
КН (((тонна) |
833 ((85) |
1176 ((120) |
1568 (((160) |
| Зажимательный удар |
мм |
280 |
300 |
350 |
| Минимальная толщина формы |
мм |
230 ((310) |
280 (((380) |
300 ((400) |
| Макс. Открытие. |
мм |
510 ((590) |
580 ((680) |
650 ((750) |
| (L*W) Максимальный размер формы |
мм |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Количество станций с проигрывателем |
мм |
2 |
2 |
2 |
| (D) Размер вращающегося стола |
мм |
φ1010 |
φ1200 |
φ1400 |
| Количество выбросов |
шт. |
3 |
5 |
5 |
| Расстояние между верхними полосками |
мм |
80 |
80 |
100 |
| Расстояние от выброса |
мм |
100 |
100 |
110 |
| Сила выброса |
КН (((тонна) |
45(4.6) |
45(4.6) |
45(4.6) |
| Другие |
| Давление системы |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Вместимость нефтяных баков |
Л |
350 |
430 |
500 |
| Электрическая энергия |
KW |
15 плюс 2.2 |
18+2.2 |
22+2.2 |
| Сила отопления |
KW |
7.0 |
10.7 |
13.7 |
| Размеры машины |
L*W |
m |
2.5*1.9 |
2.6*2.0 |
2.9*2.2 |
| H(за исключением ног, поглощающих удар) |
m |
Минус:2.5 (макс.2.95) |
Минус:2.9 ((Max:3.6) |
Минус:3.3 ((Max:4.1) |
| Мощность охлаждающей воды |
Л/мин |
40 |
50 |
50 |
| Высота рабочей скамейки+(За исключением упругих ног) |
мм |
780+(70) |
820+(70) |
915+(80) |
| Машины |
тонны |
6.5 |
9.5 |
12.8 |
Особенности
1Сервоприводный поворотный стол
Поворотное движение проигрывателя выполняется сервомотором, который обеспечивает высокоскоростное и плавное, устойчивое (низко вибрационное) вращение,тем самым повышая стабильность цикла формирования.
2.Расширенное пространство для установки форм
Для установки форм достаточно места, и он также может хорошо справляться с использованием больших форм или использованием слайд-форм из-за сложности форм продукции.
3Энергосберегающие приводы
Гидравлическая система управляется энергосберегающими сервомоторами, что экономит энергию и электричество, сокращает цикл работы машины, увеличивает срок службы оборудования,и повышает эффективность производства.
4Ультранизкие рабочие поверхности
Эргономично спроектированный сверхнизкий рабочий стол облегчает загрузку и разгрузку формы, установку и подборку деталей, сокращает время простоя,и эффективно повысить эффективность производства, а также безопасность.

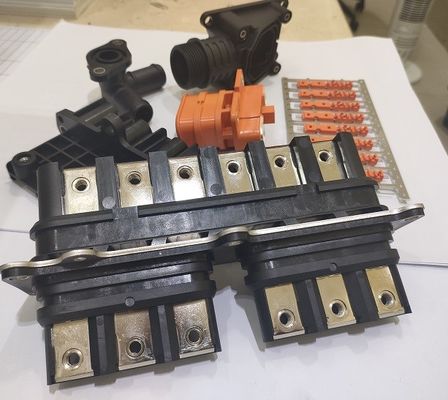

Применение
Почему выбрали нас?
1Лучшее качество продукции и наиболее конкурентоспособная цена.
2Опытный технический персонал в производстве.
3Конструкция и производство на заказ.
4Отличные предпродажные и послепродажные услуги.
Частые вопросы
Q1: Вы тестируете все товары перед доставкой?
Да, у нас есть 100% тестирования перед доставкой.
Вопрос 2: Каковы ваши условия оплаты?
T/T 30% в депозите, 70% до отправления.
Вопрос 3: Какие виды изделий можно изготовить с помощью вертикальной машины для формования инжекцией?
Вертикальные машины для формования инжекционными материалами обычно используются для производства таких изделий, как компоненты с формованной формой, продукты с формованной формой, вертикальные кабели и соединители с формованной формой,и мелкие детали высокоточного производства.
Вопрос 4: Упаковка и доставка?
Катушка покрыта пластиком изнутри и картонная снаружи.
Q5: Как насчет вашего срока доставки?
Как правило, это займет от 20 до 45 дней после получения авансового платежа.
Что касается вашего заказа и количества.
